LINK SEAL : La solution d'étanchéité permanente pour traversées de parois
Les traversées de parois LINK SEAL, qu’elles soient dans un mur, un plafond ou un plancher, nécessitent une solution d’étanchéité fiable et durable afin d’éviter les infiltrations et ainsi garantir la sécurité des installations.
En effet, les joints modulaires LINK SEAL, fabriqués en PVC Nitrile ou en EPDM, sont conçus pour offrir une étanchéité parfaite grâce à leur système de compression hermétique. Par ailleurs, ils ont une résistance éprouvée jusqu’à 5 bars et une compatibilité avec divers matériaux et environnements. Ces joints LINK SEAL répondent aux besoins des professionnels dans le cadre de nombreuses applications, allant de l’eau potable aux hydrocarbures.
Pour en savoir plus, découvrez la gamme complète LINK SEAL ainsi que ses caractéristiques adaptées à vos projets d’étanchéité.
LINK SEAL S 316 – acier inoxydable
Domaines d’application :
- Utilisation dans une atmosphère normale, en contact avec de l’eau ou de l’humidité.
- Convient à l’isolation électrique et à la protection cathodique contre la corrosion.
- S 316 : Résistant à l’eau, à la plupart des substances inorganiques (acides et alcalins) et organiques.
Matériaux :
- Caoutchouc EPDM ;
- S 316 : Boulons en acier inoxydable A4-70 ;
- Plaques de pression en polyamide renforcé de fibres de verre ;
- Dureté Shore A : 50° ± 5.
Propriétés :
- Plage de température : de -40 °C à 80 °C ;
- Étanchéité jusqu’à 3 bars ;
- Isolation électrique dont une résistance diélectrique de 500 V/mm.
LINK SEAL W – acier inoxydable
Domaines d’application :
- Adapté aux applications dans le domaine de l’eau potable.
Matériaux :
- Caoutchouc EPDM ;
- Boulons : A4-70 en acier inoxydable ;
- Plaques de pression en polyamide renforcé de fibres de verre ;
- Dureté Shore A : 50° ± 5.
Propriétés :
- Plage de température : de -40 °C à 80 °C ;
- Résistant aux UV ;
- Étanchéité au radon ;
- Étanchéité jusqu’à 3 bars ;
- Isolation électrique dont une résistance diélectrique de 500 V/mm.

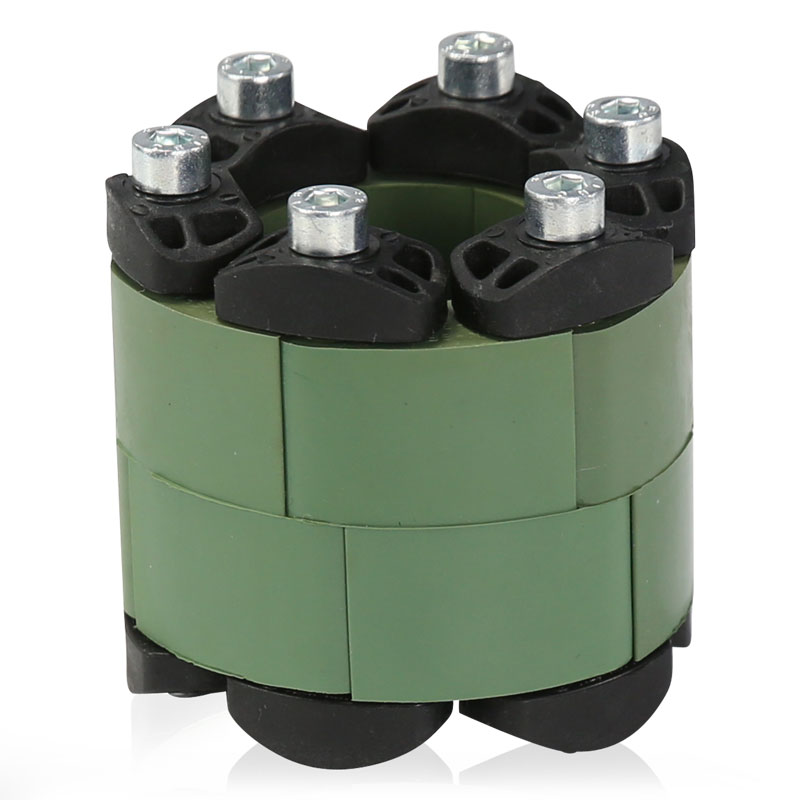

LINK SEAL OS 316 – acier inoxydable
Domaines d’application :
- Bonne résistance aux huiles, carburants aromatiques, solvants et produits à base d’huile minérale.
Matériaux :
- Caoutchouc Nitrile (NBR) ;
- Boulons en acier inoxydable ;
- Plaques de pression en polyamide renforcé de fibres de verre ;
- Dureté Shore A : 50° ± 5.
Propriétés :
- Plage de température : de -40 °C à 70 °C ;
- Étanchéité jusqu’à 3 bars ;
- Non résistant aux UV ;
- Isolation électrique dont une résistance diélectrique de 500 V/mm.

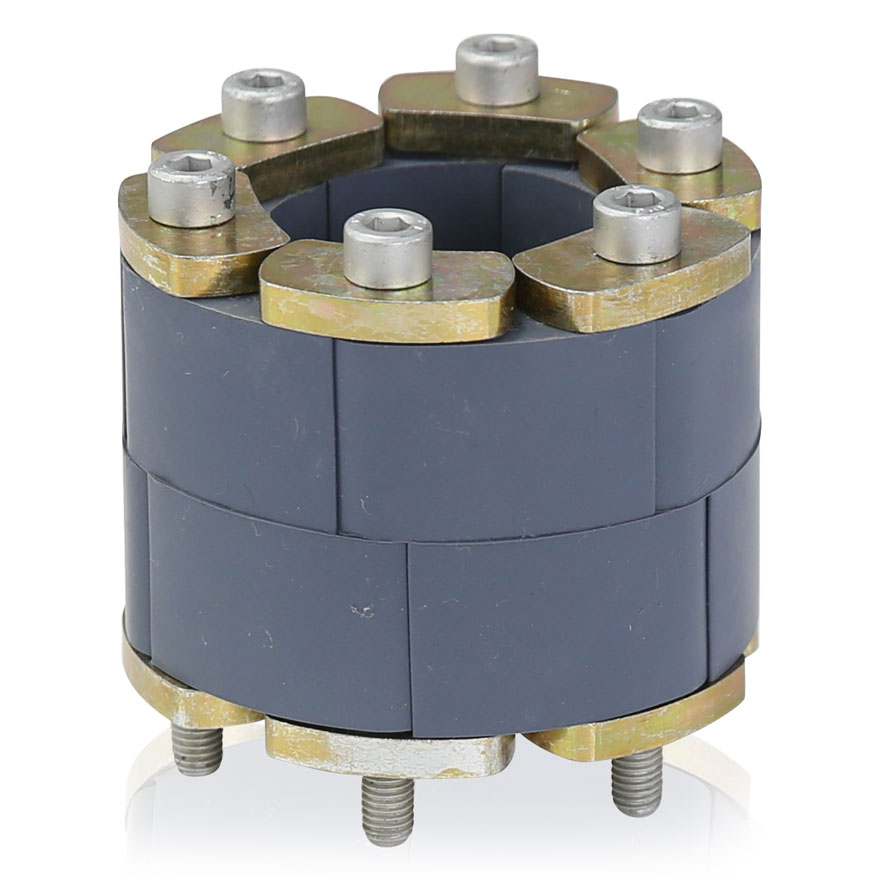

LINK SEAL T – galvanisé
Domaines d’application :
- Particulièrement adapté aux températures extrêmes.
Matériaux :
- Caoutchouc en silicone ;
- Boulons galvanisés ;
- Plaques de pression en acier S235JR galvanisé ;
- Dureté Shore A : 50° ± 5.
Propriétés :
- Plage de température : de -55 °C à 163 °C (temporairement jusqu’à 204 °C) ;
- Étanchéité jusqu’à 3 bars ;
- Pas de propriétés isolantes.
Informations générales - LINK SEAL
Propriétés
- Tout d’abord, l’installation est rapide et facile grâce à des modules préassemblés.
- De plus, différentes versions sont disponibles afin de répondre aux besoins spécifiques : eau potable, huiles, carburants, solvants ou encore résistance aux hautes températures.
- Par ailleurs, les composants en caoutchouc de haute qualité garantissent une longue durée de vie et donc une fiabilité optimale.
- En outre, la position protégée dans la maçonnerie assure une durabilité supplémentaire.
- Cela dit, le produit convient également aux installations en rénovation, offrant une grande polyvalence.
- En ce qui concerne les fixations, vous avez le choix entre des boulons galvanisés 8.8 ou en acier inoxydable A4-70, adaptés à divers environnements.
- D’autre part, la différenciation des qualités de caoutchouc par couleur facilite l’identification rapide des caractéristiques.
- Enfin, l’isolation électrique et l’étanchéité hydrostatique contre l’eau sous pression viennent compléter les avantages techniques.
Domaines d’application
- Tout d’abord, l’étanchéité des traversées de parois est assurée pour les conduites de gaz, d’eau, d’eaux usées et les câbles, à condition de tenir compte des bases de calcul ainsi que de l’adéquation du produit sur site.
- Ensuite, des inclusions de réservoirs peuvent être prises en charge afin de garantir une performance optimale.
- Enfin, l’étanchéité des tuyaux de gainage complète les applications proposées, offrant ainsi une solution polyvalente et adaptée à divers besoins.
Description

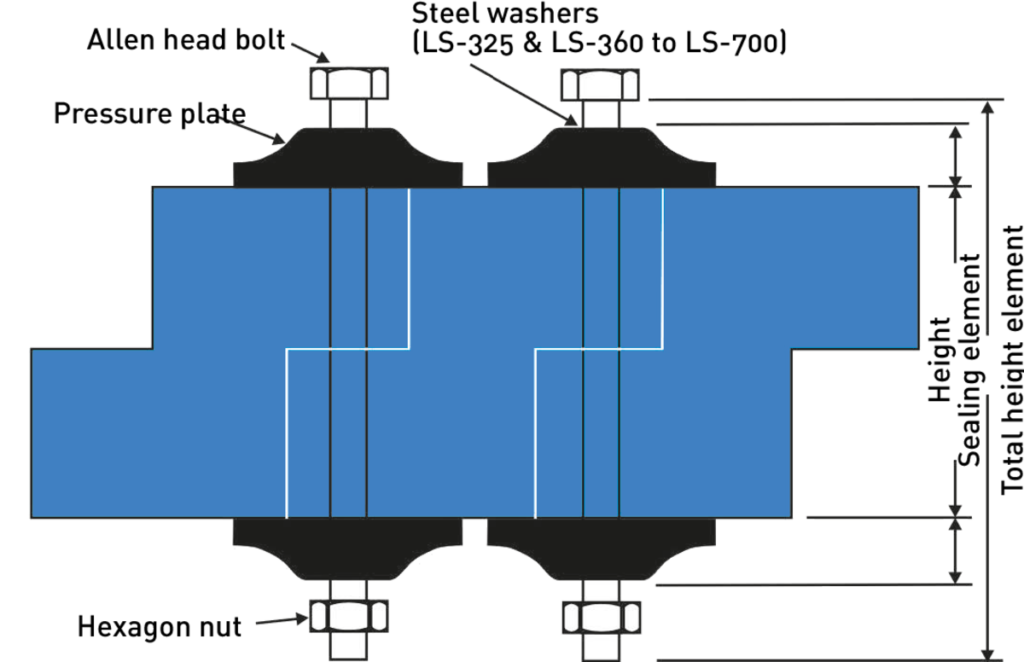

- Tout d’abord, l’expansion radiale des éléments en caoutchouc garantit une étanchéité permanente, résistante à la pression et sécurisée de l’espace annulaire.
- Par ailleurs, pour les tuyaux plastiques particulièrement fins, tels que les systèmes pré-isolés, les gaines flexibles ou encore les systèmes à tubes ondulés, il est fortement recommandé d’utiliser Compakt Temp ou Compakt Super Soft afin de garantir une performance optimale.
Remarques
- Les valeurs spécifiées pour l’étanchéité à la pression sont valables à 23 °C. Pour des températures de fonctionnement permanentes plus élevées, des variations de température ou une pression continue, il pourrait être nécessaire d’installer un dispositif de sécurité anti-éjection.
- Pour des applications non décrites (par exemple, dans les secteurs du biogaz ou de l’alimentation), veuillez nous consulter à l’avance pour évaluer la faisabilité technique.
- L’acheteur assume l’entière responsabilité de l’utilisation dans des domaines non décrits, et aucune garantie n’est offerte quant à la pertinence du produit dans ces cas.
Informations techniques - LINK SEAL

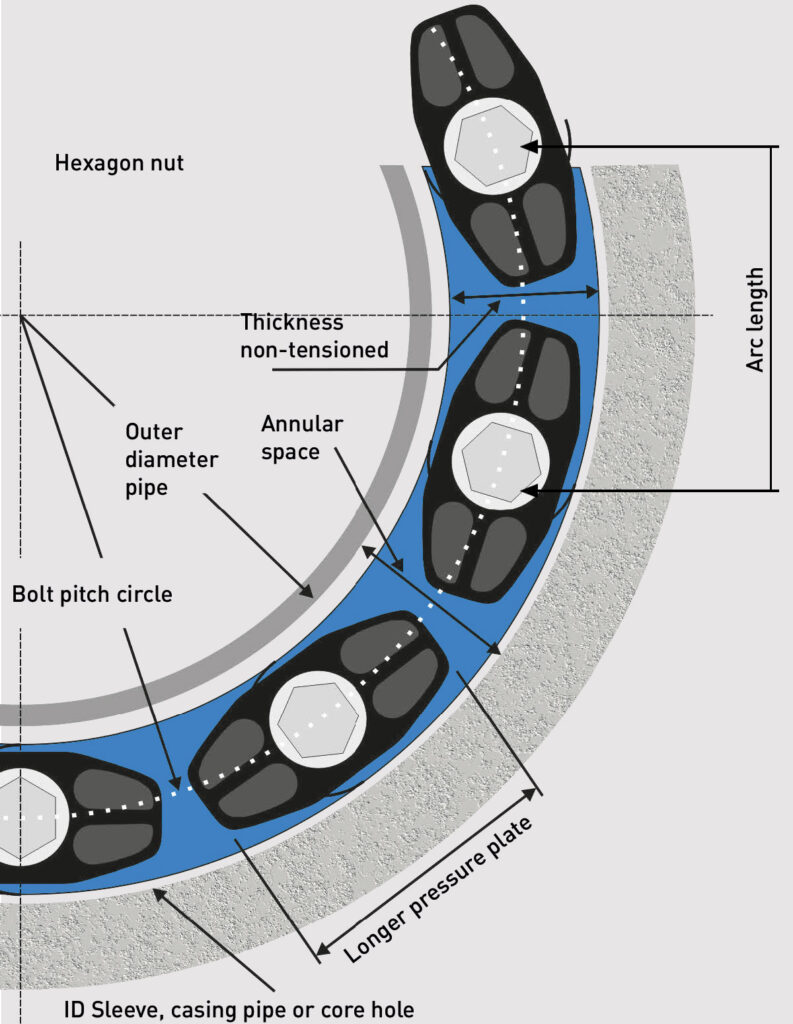

Sélection du type
Le choix du modèle LINK SEAL adapté dépend de l’épaisseur de l’espace annulaire entre le tuyau de gainage (ou manchon mural) et le tuyau porteur.
Le modèle idéal doit être plus petit que l’espace annulaire à l’état non tendu et plus grand une fois sous tension.
Afin de déterminer le joint LINK SEAL approprié, utilisez notre programme de calcul en ligne ou la sélection de type comme base de calcul.

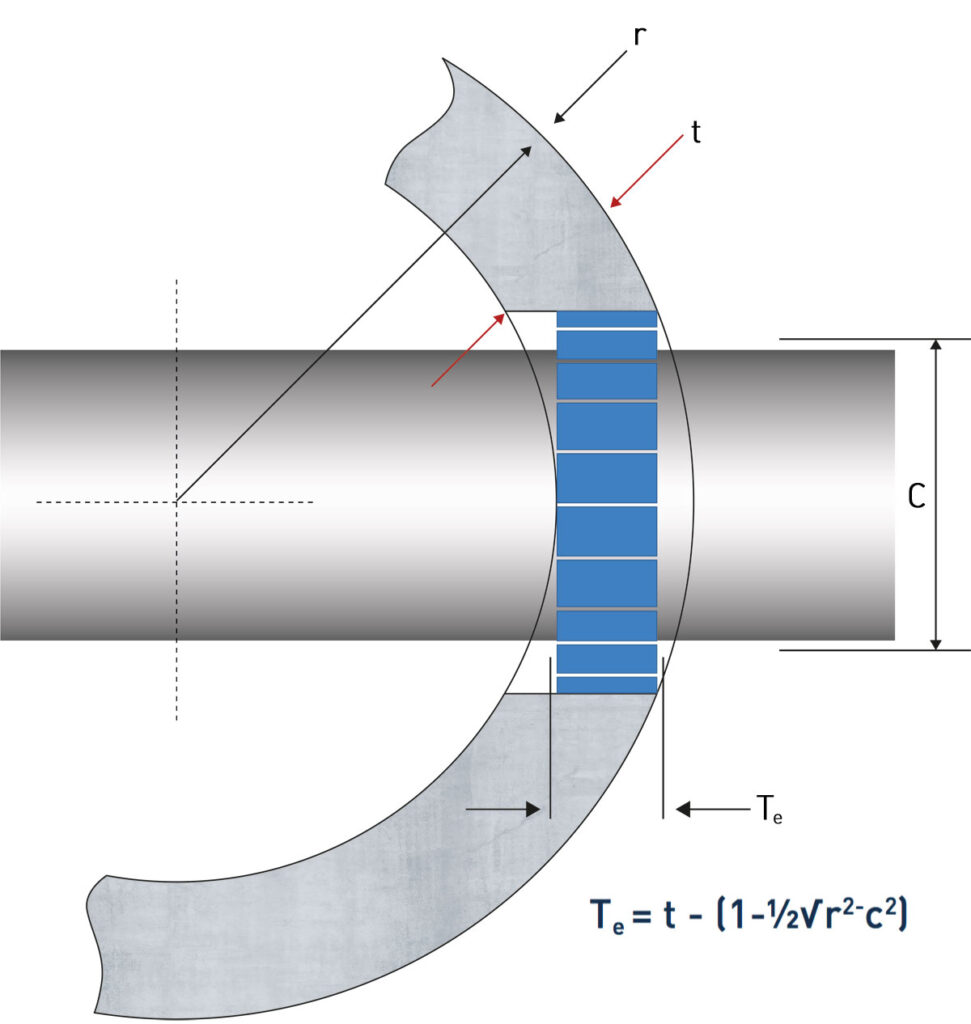

Etanchéité pour regards
Lorsque les joints modulaires LINK SEAL sont utilisés pour des traversées dans une paroi courbée (par exemple, l’étanchéité d’un regard), il est essentiel de vérifier au préalable si une surface d’étanchéité efficace (Te) est suffisamment disponible.
L’épaisseur effective de la paroi peut être déterminée par un dessin à l’échelle ou en utilisant la formule appropriée.
Cette épaisseur doit être supérieure ou égale à l’épaisseur minimale requise pour le type de LINK SEAL sélectionné.
Épaisseurs minimales requises selon le type LINK SEAL :
| Type LINK SEAL | Épaisseur minimale de paroi requise |
|---|---|
| LS 200 – LS 275 | 75 mm |
| LS 300 – LS 315 | 100 mm |
| LS 325 – LS 360 | 120 mm |
| LS 400 – LS 475 | 140 mm |
| LS 500 – LS 650 | 150 mm |
| LS 700 | 200 mm |
Si la surface d’étanchéité effective (Te) est au moins de 40 mm (et pour les trous de carottage à partir de Di 800 mm, au moins 80 mm), il est possible d’opter pour un joint Compakt en alternative.
Légende :
- Te : Surface d’étanchéité effective disponible.
- t : Épaisseur de la paroi.
- r : Diamètre extérieur.
- c : Diamètre intérieur du trou de carottage / ouverture.
Certifications - LINK SEAL
Afin de garantir à nos clients une qualité et un service optimaux, nous sommes organisés selon la norme DIN EN ISO 9001:2015, avec des contrôles et certifications réguliers.
Principales certifications :
- ISO 9001:2015 : Certificat de conformité de notre système de gestion de la qualité.
- AEO-CERTIFICATE : Statut d’Opérateur Économique Agréé (simplification douanière).
Certifications spécifiques au LINK SEAL
- Lloyd’s Register : Test de pression pour les traversées de parois, type LINK SEAL ; Certificat n° APE 0409369/1.
- TÜV :
- Audit annuel des installations de production par TÜV SÜD.
- Rapport technique DDA4/118/94 : Test de composants pour joints modulaires.
- FHRK : Sceau de qualité FHRK, spécification GE 101 (rapport de test n° G 30 322-6-2) pour les joints d’espace annulaire LINK SEAL type C et type S316.
Applications pour l’eau potable
- WRAS : Approbation des matériaux.
- ACS : Certificat de conformité sanitaire.
- Tests de matériaux :
- Plaques de pression : Conformité DVGW W270 et KTW.
- Éléments d’étanchéité : Conformité DVGW W270 et UBA ELL.
- Étanchéité au radon : Rapport d’essai Dr Joachim Kemski sur le matériau d’étanchéité LINK SEAL W.
