Centreurs de canalisation : Passage d'une canalisation dans un fourreau
Le passage d’une canalisation dans un fourreau peut s’avérer complexe sans les outils adaptés. De ce fait, les centreurs de canalisation, également appelés colliers de centrage offrent une solution fiable et efficace pour aligner, protéger et isoler les conduites lors de leur installation.
Conçus en polypropylène de haute qualité, ces dispositifs réduisent les frottements, et ainsi, évitent les dommages aux tuyaux et garantissent une excellente stabilité dans toutes les configurations.
Découvrez comment ces centreurs simplifient vos travaux et répondent aux exigences des installations industrielles et domestiques.

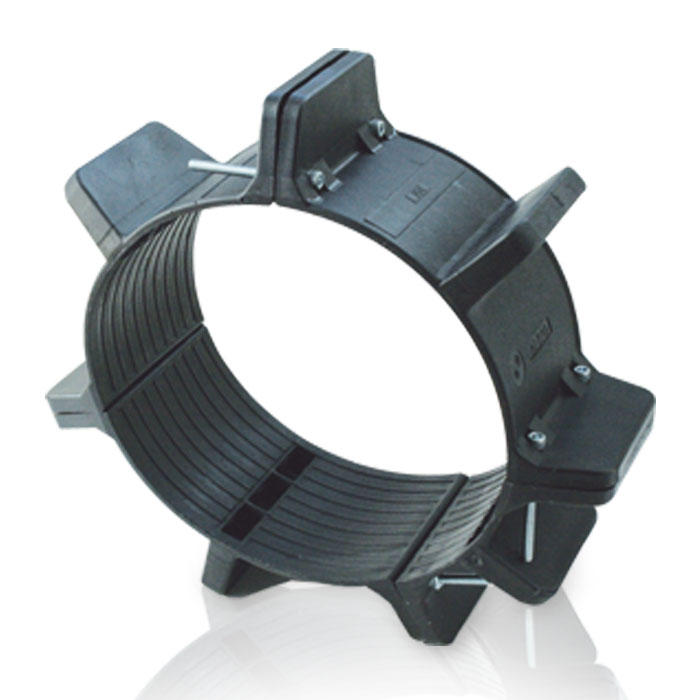

Centreurs de canalisation TYPE AZ/AC
Domaines d’application
Pour le glissement et le centrage des canalisations dans un fourreau.
Matériau
Polypropylène ; boulons/écrous galvanisés, en acier inoxydable sur demande.
Propriétés
- Nombre variable de segments dans le but de permettre une adaptation aux différents diamètres des canalisations.
- Charge statique maximale par collier : jusqu’à 200 kg.
- Hauteurs de patins : de 16 à 110 mm.
- Protection cathodique des canalisations.
- Plage de températures des matériaux : -20 °C à 100 °C.
- Coefficient de frottement du polypropylène sur l’acier : environ 0,2.
Tailles disponibles
Diamètre extérieur de la canalisation : de 98 mm à 385 mm.

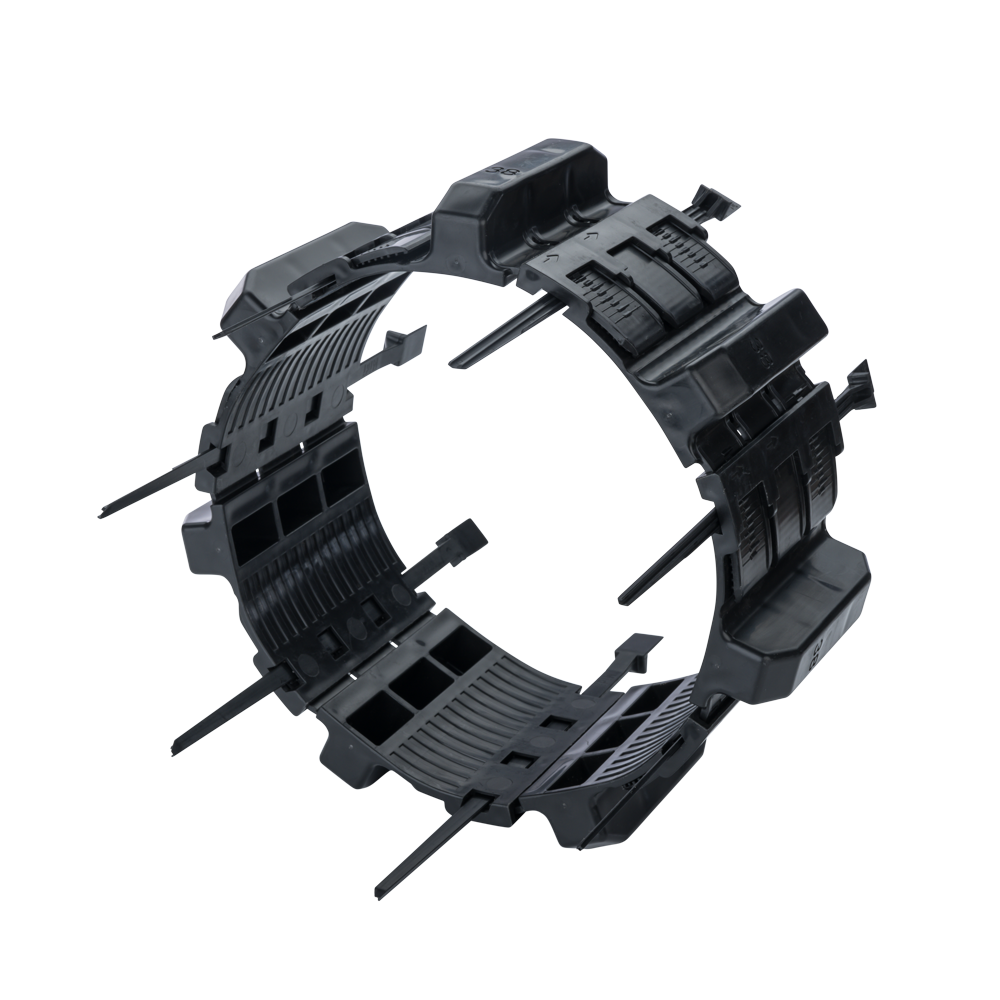

Centreurs de canalisation TYPE Ranger II
Domaines d’application
Pour le glissement et le centrage des canalisations dans un fourreau ; solution sans métal, également utilisée pour le regroupement de plusieurs canalisations. De même, convient aux canalisations protégées par cathodicité.
Matériau
Polypropylène.
Propriétés
- Fabriqué avec un polypropylène haute performance offrant une excellente résistance à la compression et une résilience supérieure aux contraintes par rapport au polyéthylène.
- Excellentes propriétés de glissement.
- Propriétés techniques :
- Plage de températures : -30 °C à +100 °C.
- Résistance diélectrique : 32 kV/mm.
- Résistance à la compression : 20,684 kPa.
- Résistance aux impacts : 80 joules/m.
Tailles disponibles
S, M (diamètre extérieur de la canalisation : de 62 mm à 1290 mm).

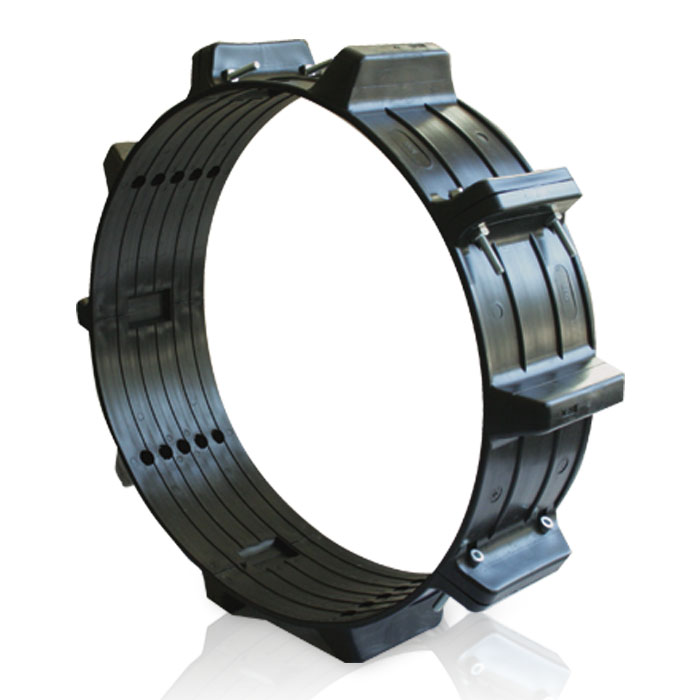

Centreurs de canalisation TYPE MA
Domaines d’application
Pour le glissement et le centrage des canalisations dans un fourreau ; convient aux canalisations de taille moyenne plus grande et aux charges statiques plus élevées.
Matériau
Polypropylène ; boulons/écrous galvanisés, en acier inoxydable sur demande.
Propriétés
- Nombre variable de segments dans le but de permettre une adaptation aux différents diamètres des canalisations.
- Charge statique maximale par collier : jusqu’à 650 kg.
- Hauteurs de patins : de 25 à 75 mm.
- Protection cathodique des canalisations.
- Plage de températures des matériaux : -20 °C à 100 °C.
- Coefficient de frottement du polypropylène sur l’acier : environ 0,2.
Tailles disponibles
Diamètre extérieur de la canalisation : de 402 mm à 1249 mm.

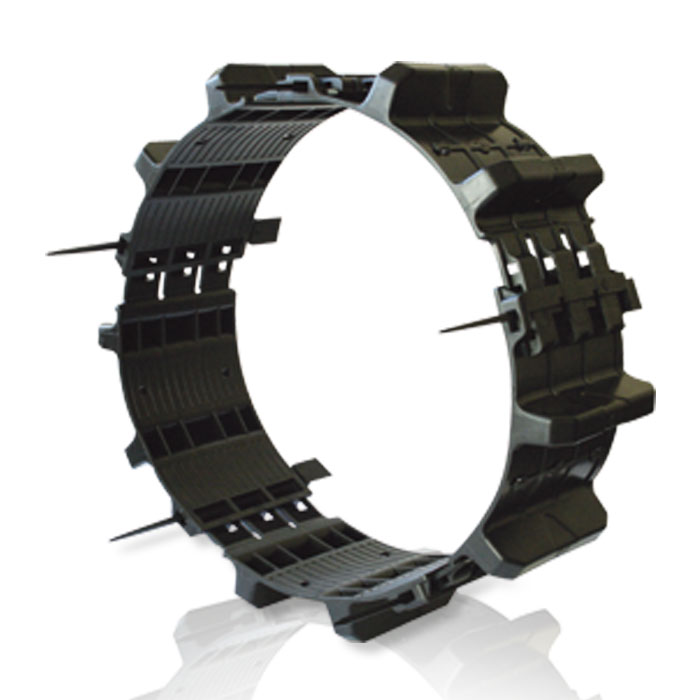

Centreurs de canalisation TYPE GKO-gl/gs
Domaines d’application
Pour le glissement et le centrage des canalisations dans un fourreau ; solution sans métal adaptée aux grandes canalisations et aux charges statiques extrêmes. De même, convient aux canalisations protégées par cathodicité.
Matériau
Polypropylène.
Propriétés
- Installation facile et adaptation aux différents diamètres des canalisations grâce à une technologie de connexion par serrage.
- Charge statique maximale par collier :
- GKO-gl : jusqu’à 4 000 kg.
- GKO-gs : jusqu’à 14 200 kg.
- Hauteurs de patins : de 36 à 125 mm.
- Protection cathodique des canalisations.
- Plage de températures des matériaux : -20 °C à 100 °C.
- Coefficient de frottement du polypropylène sur l’acier : environ 0,2.
- Solution sans métal.
Tailles disponibles
Diamètre extérieur de la canalisation : de 400 mm à 2500 mm.
Informations générales
Propriétés

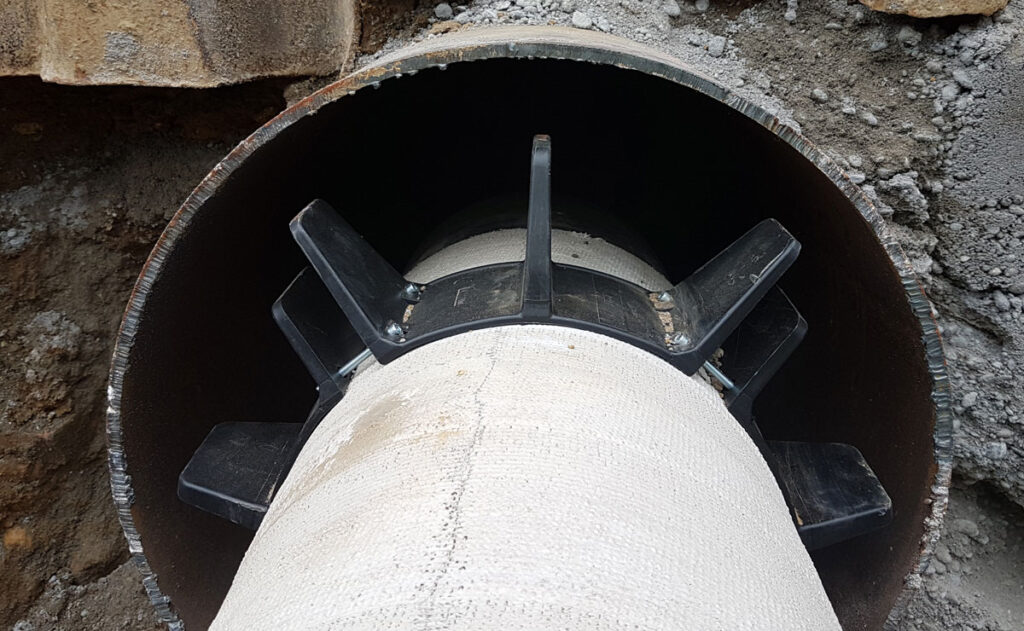

- Les centreurs de canalisation facilitent le glissement de la canalisation dans le fourreau.
- Coefficient de frottement réduit au minimum grâce à une fabrication en plastique.
- Réduction des frottements permettant de ce fait la préservation du revêtement protecteur et du gainage des canalisations.
- Large gamme de hauteurs de patins pour le centrage et le maintien de la canalisation porteuse dans le fourreau.
- Excellentes propriétés isolantes des matériaux utilisés, respectant ainsi toutes les exigences de protection cathodique des canalisations.
Domaines d’applications
Les centreurs de canalisation en polypropylène de haute qualité offrent une solution universelle. Ils sont parfaitement adaptés à l’installation de tout type de canalisations qui nécessite un passage dans un fourreau. Grâce à leur conception robuste et polyvalente, ils garantissent une installation sécurisée et durable.
Description
Le polypropylène possède une surface cireuse. De ce fait, il améliore considérablement les propriétés de glissement.
- Coefficient de frottement : environ 0,2 sur l’acier (contre environ 0,5 pour l’acier sur acier).
- Avantages supplémentaires :
- Résistance optimale à l’abrasion.
- Bonne résistance aux fissurations sous contrainte.
- Flexibilité du corps, faible poids, rigidité en flexion, et stabilité des patins.
- Excellente isolation diélectrique.
- Température : Le polypropylène résiste à des températures allant jusqu’à 100 °C. De ce fait, il offre une résistance thermique supérieure au polyéthylène.
Charge maximale : Les spécifications de charge s’appliquent à une hauteur de patin jusqu’à 75 mm. Néanmoins, pour des hauteurs de patins supérieures, les valeurs doivent être multipliées par un facteur de 0,75.
Ces caractéristiques conviennent parfaitement aux tuyaux standard. Cependant, pour une application spécifique, il est essentiel de prendre en compte plusieurs paramètres. Tels que le diamètre de la canalisation, l’épaisseur des parois ainsi que le type de fluide transporté, qu’il s’agisse de gaz ou de liquide.
Notes importantes
Les centreurs de canalisation en plastique sont généralement installés avec les distances suivantes :
- Pour un diamètre de canalisation jusqu’à 300 mm : espacement de 2,5 m.
- Pour un diamètre de canalisation entre 301 et 600 mm : espacement de 2,0 m.
- Pour un diamètre de canalisation supérieur à 600 mm : espacement de 1,5 m.
⚠️ Ces distances peuvent varier en fonction des spécifications des fabricants de canalisations. De ce fait, dans des cas spécifiques, l’espacement des colliers peut être ajusté après vérification de la situation d’installation.
Informations techniques
Exemple d’application : regroupement de canalisations
Certifications
Afin d’offrir à nos clients la meilleure qualité et service possible, le fabricant produit donc selon la norme DIN EN ISO 9001:2015 et fait l’objet de contrôles et de certifications continues.
CERTIFICAT ISO 9001:2015
Cette certification atteste donc de la conformité de notre système de gestion de la qualité.
CERTIFICAT AEO
Opérateur économique autorisé « AEOC (simplification douanière) »
SPACERS DE FOURREAUX
Tests de matériaux Ruhrgas
Tests de composants DSI® Spacers Plastiques GKO 125 gs, 125 gl, 36 gs, 36 gl ; TALW
